探析直流高壓發生器選型：以ZGF系列技術指標與性能特點為核心

在電力預防性試驗領域，直流高壓發生器是檢驗氧化鋅避雷器、電力電纜、變壓器、發電機等關鍵設備絕緣強度的核心儀器。一款性能卓越、穩定可靠的直流高壓發生器，對于保障電網安全、提高試驗效率至關重要。面對市場上琳瑯滿目的產品，技術人員如何精準選型？本文將以經典的ZGF系列直流高壓發生器為例，深度解析其技術參數與性能特點，為各位同仁的設備選型與技術學習提供參考。

一、 ZGF系列產品定位與設計標準

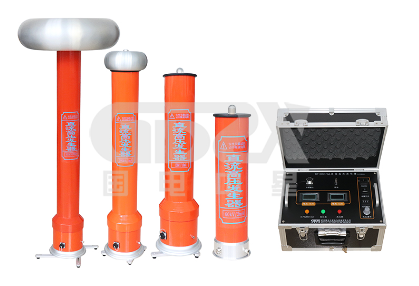

ZGF系列并非單一型號，而是一個完整的產品家族。它嚴格遵循中國電力行業標準 DL/T848.1-2004《直流高壓發生器通用技術條件》 進行設計與制造，并通過了權威機構的型式試驗。這意味著該系列產品在安全性、可靠性及測試精度上有著堅實的標準背書，其測試結果具備高度的權威性和可比性，是電力、工礦、冶金、鋼鐵等企業動力部門進行直流耐壓和泄漏試驗的理想選擇。

二、 從技術指標看ZGF系列的型號劃分與選型邏輯

技術人員選型時，首要關注的是設備的輸出能力能否滿足測試對象的要求。ZGF系列通過清晰的型號命名（如60/2, 200/5等）和詳實的參數表，提供了極強的可操作性。

核心參數對比分析：

選型指南：

• 1，電壓選擇：依據被試品的最高試驗電壓（通常為額定電壓的2-2.5倍）上浮一定余量來選擇發生器電壓等級。

  2，電流選擇：這是關鍵。對于像氧化鋅避雷器這樣需要測量1mA下參考電壓（U1mA）的設備，2mA電流已足夠。但對于長電纜、大型變壓器等電容量大的被試品，在加壓瞬間會產生巨大的充電電流，必須選擇更大電流（如5mA或10mA） 的型號，否則電壓無法升至預定值，甚至可能損壞設備。ZGF系列提供的2mA, 5mA, 10mA三檔電流選項，完美覆蓋了從精密測量到大容量負載的不同場景。


• 三、 ZGF系列相較于傳統或其他品牌產品的性能優勢對比

除了看輸出能力，內在性能才是衡量設備優劣的關鍵。ZGF系列在設計和工藝上體現了多項優勢：

1. 1，高穩定性與低紋波（≤3%）：

• 對比劣勢：傳統模擬電路或硅堆倍壓的發生器，輸出電壓易受電網波動影響，紋波系數較大，在進行微安級泄漏電流測量時干擾大，讀數跳動，影響判斷。

• ZGF優勢：采用PWM脈寬調制技術和大功率IGBT器件，結合電壓大反饋技術，實現了極高的輸出電壓穩定度和極低的紋波系數（≤3%），確保即使在測量極小泄漏電流時，數據也清晰穩定，準確性高。

  2，高精度調節與卓越用戶體驗：

• 全量程平滑調壓，調節精度≤0.5%，避免了跳變電壓對試品的沖擊。

• 零起升壓：升壓電位器從零開始，升壓過程平穩，安全可靠。

• “0.75UDC1mA”一鍵功能：這是針對氧化鋅避雷器試驗的獨家利器。按下后自動將電壓降至75%的U1mA值，無需人工計算和調節，極大簡化了操作流程，減少了人為誤差，精度可達±(2%±2個字)。

2. 3，安全保護的直觀性與可靠性：

• 過壓保護采用拔碼開關設定，設定值一目了然，誤差僅±2%。相比某些需要進入復雜菜單設定的數字式設備，這種“物理式”設定在嘈雜的試驗現場更不易出錯，可靠性更高。

  4，工藝與便攜性設計：

• 機箱采用鋁合金材質，堅固且輕便。

• 倍壓筒采用新型特種絕緣材料，在保證電氣性能和防潮能力的同時，顯著減輕了重量。例如，120kV/5mA的倍壓筒重量?jī)H8kg，在同等功率等級的設備中極具便攜優勢。

四、 結論與總結

綜合來看，ZGF系列直流高壓發生器是一款設計成熟、性能過硬、選擇豐富的標準型產品。它在輸出精度、穩定性、紋波系數、專項功能（0.75UDC） 以及安全保護等核心性能指標上，都表現出色，完全滿足乃至超越了行業標準的要求。

對于技術人員而言，在選擇直流高壓發生器時，不應只關注最高電壓和價格，更應像剖析ZGF系列一樣，深入考察其：

• ●   輸出電流是否匹配試品容量；

• ●   紋波系數是否足夠小；

• ●   電壓調節和穩定精度是否夠高；

• ●   安全保護功能是否完善且易用；

• ●   是否具備針對特定試驗（如避雷器）的便捷功能。

ZGF系列直流高壓發生器在這些方面樹立了一個良好的標桿，理解了它的技術內涵，也就掌握了直流高壓發生器選型的技術要義。
