高壓無線核相器系統組成及使用注意事項

核相器

用途：核相器主要用來核對相位，檢查相同額定電壓和頻率下兩帶電部位之間的正確相位關系。

分類：有線核相器無線核相器、指針式核相器、數顯式核相帶。

注意事項：

1、絕緣桿要定期安全檢查，絕緣良好，試驗時取下上桿，只對下桿試驗。

2、不同等級的電壓，要用合適等級的線路核相驗電儀，嚴禁一儀多用。

3、使用時，接地線要接地牢固，接線正確。

4、用完后，放進通風、干燥、盒內妥善保管。

高壓無線核相儀，將被測高電壓相位信號由采集器取出，經過處理后直接發射出去。由核相儀接收并進行相位比較，對核相后的結果定性。因是無線傳輸，快速準確，適應各種核相場合。

高壓無線核相器系統組成及特點

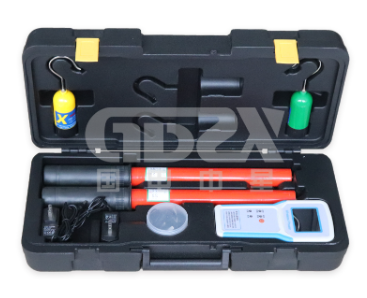

測試系統組成：主機（接收）、X采集器（發射）、Y采集器（發射）、針式和掛鉤式兩種采集頭、可伸縮絕緣操作桿等所組成。（附件包括鋁合金包裝箱、備用電池、帶插頭的專用校驗測試線夾）。

高壓無線核相器本系統全部采用數字電路，功能齊全、功耗低，正常使用每年更換一次電池即可（因普通電池自然放電）。當X和Y采集器或主機電源電壓低時，主機屏幕有低壓告警顯示。

X和Y采集器，將采集到的電壓相位信號通過無線信號發往主機，具有可靠的高電壓電氣**隔離性能。本產品全部采用數字電路，抗干擾性強、數據穩定準確。

方便快捷

X和Y采集器使用方便，主機具有自動關機功能。絕緣桿采用可伸縮式拉桿，現場核相時不需要任何連線，核相距離可達70米，并不受現場各種條件影響，全部核相過程只需兩人在2分鐘內就可完成。

更多功能

可在兩個不同的電壓等級間進行核相，既可定性測量（同相、不同相），又可定量測量（兩供電線路相角差如30°、60°等）。

測量相序：正相序120°，逆相序240°。

驗電功能：當X或Y采集器的采集頭接觸到高壓線路或電氣設備的帶電部分時，如線路或設備有電，主機則顯示X或Y。
