電力設備絕緣診斷試驗設備與測量儀器

絕緣診斷

傳統的基本絕緣試驗項目包括絕緣電阻、直流泄漏電流、介損、直流耐壓和交流耐壓試驗。通過絕緣性能試驗，可定期檢測電氣設備絕緣性能，預測絕緣狀況，推斷絕緣老化進程、絕緣油劣化等內部薄弱環節，發現在運設備的隱患，安排消除缺陷的維修計劃等，以保證設備的安全運行。

絕緣電阻試驗項目中，發現變壓器吸收比試驗不符合標準，不少新出廠或檢修烘干后容量較大的變壓器，絕緣電阻絕對值較高，但吸收比(R60"/R15")偏小，疑為不合格。若采用極化指數試驗(R600"/R60")后，就易于作出明確判斷。 從介質理論來分析，吸收比試驗時間短(僅60s)，復合介質中的極化過程剛處于開始階段，尚不能全面反映絕緣的真實現象，極化指數試驗時間為600s，介質極化過程雖未完成，但已初步接近穩定，故能較準確地反映絕緣受潮情況。

從技術發展歷史來看，工業發達國家從20世紀40年代至今都一直采用極化指數試驗，不采用吸收比試驗。

改進在電場干擾下測量設備介損時的抗干擾方法。如采用異頻法和電子移相抵消法等新方法，且操作方便，提高了工作效率，但另一種采用電源倒向和自動計算的方法在干擾較大時，誤差仍較大。

6~35kV中壓橡塑絕緣電力電纜(指交聯聚乙烯絕緣、聚氣乙烯絕緣和乙丙橡膠絕緣電纜)，只在投運前和新做電纜頭時進行直流耐壓試驗，取消了投運后的直流耐壓試驗項目，代之以測量外護套和內襯層的絕緣電阻。這是因?yàn)楦叻抵绷麟妷涸诤暧^上會降低橡塑電纜絕緣壽命，不少直流耐壓試驗合格的橡塑電纜在運行中發生擊穿事故，這已在理論和電力系統的運行實踐中證實。

但對于35kV及以下紙絕緣電纜，多年經驗表明，直流耐壓試驗仍是行之有效的預防性試驗項目，能發現許多潛在缺陷，故還應繼續執行。

交流耐壓試驗中，對大容量試品(GIS 組合電器、大型發電機等)采用工頻串聯諧振方法的日漸增多。

電力變壓器的定期試驗項目首先應是油中溶解氣體的色譜分析。絕大部分的變壓器缺陷都是從色譜分析發現的。

35kV固體環氧樹脂絕緣的電流互感器在有條件時增做局部放電試驗用于判斷固體絕緣缺陷更為有效。

在需要時做變壓器油中含水量、油中含糠醛量和絕緣紙板聚合度試驗，決定是否需要更換絕緣。

氧化鋅避雷器如果直流電壓試驗或交流阻性電流測試不合格，應做交流工頻參考電壓試驗，以作出進一步判斷。

試驗設備與測量儀器

近年來國內生產的測量儀器和試驗設備有了較多的改進，逐步走向數字化和微機化，提高了測量精度和工作效率。

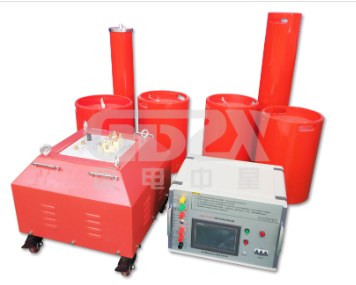

高壓試驗設備更趨完善。生產了多種供大容量試品交流耐壓試驗用的串聯諧振試驗裝置，功率和電壓等級均有提高；出現了數字兆歐表，能自動計時，并能顯示吸收比值和極化指數值，兼有自動放電功能。

測量儀表采用微機控制，顯示儀表數字化，使儀表讀數方便、準確、易于判別。數字存儲電子示波器的應用，使顯示波形和測量值實現離線分析，并能適時打印，增強了測試和分析被試設備的手段。

在線監測儀器儀表逐步開始推廣。例如變壓器油色譜在線監測裝置，設備絕緣在線監測裝置,氧化鋅避雷器在線自動測試儀,絕緣油介質強度自動測試器等。電氣設備的在線監測，

由于是在運行電壓下連續進行的,能夠比停電測試更有效和及時地發現設備早期缺陷。目前世界上發達國家在這方面已取得了一定的成效。我國起步較晚，能達到實用化的在線監測項目并不多，已商業化的監測裝置就更少。在運行的電力設備上推廣應用在線監測裝置，能及時檢測出設備初始階段的缺陷，及時安排設備檢修，可避免事故的發生，從而顯著地提高供電的可靠性。
       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
