ZXCJV-400kV/20kJ沖擊電壓發生器的技術突破與應用價值

一、引言
        在電力設備可靠性檢測領域，沖擊電壓發生器作為模擬雷電沖擊的核心裝置，其性能直接影響著高壓設備絕緣性能的評估準確性。ZXCJV-400kV/20kJ沖擊電壓發生器憑借創新的設計理念和先進的技術指標，為35kV及以下高壓設備提供了全新的測試解決方案。

二、核心技術創新解析

1.緊湊化結構設計
       采用瑞士HAEFELY公司SGS系列主回路設計，通過拓?fù)浣Y(jié)構優化使設備體積縮減40%，實現400kV級設備占地面積僅需常規設備的三分之二。主電容器采用高密度固體介質技術，單臺±100kV工作電壓下凹凸變形量嚴格控制在1mm以內，相較傳統油浸式電容器減輕重量35%。

2.智能觸發系統
      創新性雙模觸發機構融合機械觸發與光電控制技術：

靠球觸發裝置實現±5μs同步精度

光纖傳輸控制系統抗電磁干擾能力達100kV/m

無極性觸發設計使設備適應性擴展至交直流復合試驗場景

3.熱管理突破
      采用真空澆鑄康銅絲電阻技術，配合梯度散熱結構設計，實現：

波頭電阻連續運行溫升≤45K

波尾電阻熱容量提升至200kJ/m3

充電電阻工作壽命突破10萬次充放電循環

三、性能參數優勢

1.波形精準度

全波1.2/50μs波形參數誤差≤±3%

截波前沿時間可調范圍2-6μs

波峰振蕩幅值控制在5%以內

2.系統穩定性

充電電壓穩定度0.5%（國標要求≤1%）

同步誤動率<0.1次/千次

電壓調節線性度誤差≤0.8%

3.環境適應性

海拔補償算法實現1500m高度下輸出特性偏差<1%

寬溫域控制模塊保證-15~50℃范圍內充電效率偏差≤2%

四、智能化控制系統
      基于PLC+SCADA架構構建的三級控制系統：

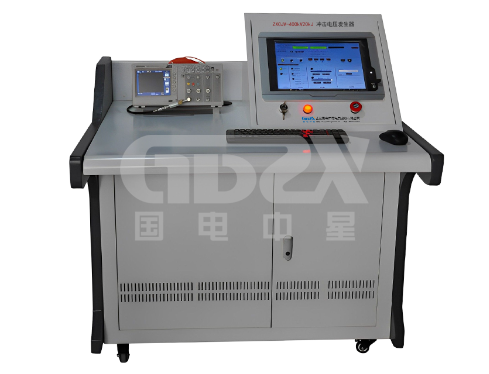

1.本地控制層：配備7英寸工業級觸摸屏，支持波形參數實時建模

2.過程控制層：采用冗余PLC架構，MTBF達10萬小時

3.數據管理層：集成IEC61850通信協議，支持試驗數據云端存儲分析

五、典型應用場景

1.GIS設備絕緣驗證：可模擬多重雷擊工況（8/20μs+1.2/50μs復合波形）

2.新能源設備測試：適應光伏逆變器200kHz高頻沖擊疊加測試

3.軌道交通系統：滿足EN 50124-1標準要求的沖擊耐受試驗

六、技術發展前瞻
      該設備預留的智能化接口支持：

1.數字孿生系統接入

2.人工智能波形預測（基于LSTM神經網絡）

3.5G遠程診斷平臺對接
       ZXCJV-400kV/20kJ沖擊電壓發生器通過材料創新、結構優化和智能控制的三維技術突破，不僅滿足現行標準要求，更為未來智能電網設備檢測建立了技術標桿。其0.5%的電壓控制精度和98%的系統可用性指標，標志著我國在高壓檢測裝備領域已達到國際先進水平。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
