直流電源紋波在線監測技術解析：ZXWB-01 高精度實時監測方案對比傳統方法

引言：紋波監測——直流電源可靠性的關鍵環節

在現代電力系統中，特別是變電站、數據中心、通信基站等關鍵設施，閥控式鉛酸蓄電池（VRLA）作為核心后備電源，其健康狀況直接關系到系統安全。而充電機（整流模塊）作為蓄電池的“生命線”，其輸出直流電源的品質，尤其是紋波系數和紋波含量（交流脈動量），是影響蓄電池壽命和可靠性的關鍵因素。國網公司企業標準及國家電力行業標準（如 DL/T 相關標準）均對充電機的穩壓精度、穩流精度，特別是紋波系數提出了明確的嚴格要求。大量電池失效案例表明，紋波超標往往是“隱形殺手”。

傳統上，對直流電源紋波的監測往往依賴以下幾種方式：

1.離線/定期檢測： 使用示波器或手持式萬用表（交流檔）在特定時間點進行測量。效率低下，無法捕捉瞬態或長期變化，存在漏檢風險。

2.功能集成度低： 部分充電機或監控單元可能內置基礎電壓監測，但極少具備專業的、高精度的紋波系數和含量獨立測量與報警功能。

3.精度與帶寬不足： 普通儀表難以準確測量寬范圍（尤其是低壓側）的微小紋波電壓（mV級），采樣率低導致無法有效捕捉高頻紋波成分。

4.缺乏實時報警與記錄： 無法在紋波超標時立即告警，事后追溯困難。

這些方法的局限性使得難以實現充電機紋波性能的全程、實時、精準監控，為系統埋下隱患。

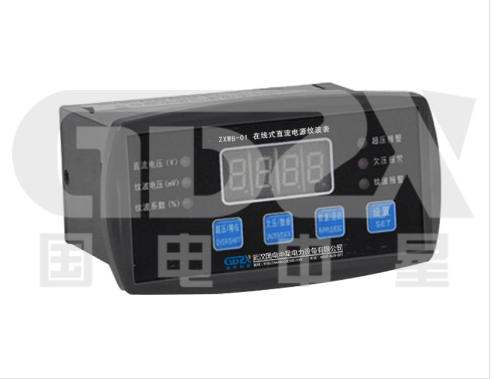

ZXWB-01在線式直流電源紋波表：專業級實時監測解決方案

針對上述挑戰，ZXWB-01在線式直流電源紋波表應運而生。它是一款專為電力系統直流電源（充電機輸出、直流母線）設計的、可永久在線安裝的專業監測設備，其核心價值在于提供對紋波系數和紋波含量的高精度、高帶寬、實時連續監測與報警。

核心性能特點與技術優勢（與傳統方法對比）：

關鍵性能指標回顧：

測量電壓范圍： 0 - 300V DC (精度優于 1%)

紋波電壓范圍： 0 - 9999mV (峰值，精度優于 2%)

紋波系數： 0 - 9.999%

采樣速率： 1000 kHz

報警： 直流超欠壓、紋波超標 (門限可設)

顯示： 高亮數碼管

安裝： 面板嵌入式 (開口 90x43x69mm)

應用價值與技術意義

1.提升蓄電池壽命與可靠性： 通過持續監控紋波系數，確保其嚴格控制在標準允許范圍內（通常要求≤0.5%~1%，具體看標準），有效避免因紋波過大導致的蓄電池極板腐蝕、發熱、容量損失等問題。

2.充電機性能評估與預警： 實時監測是評估充電機濾波效果、功率器件狀態、控制環路穩定性的重要手段。紋波異常增大往往是充電機早期故障（如電容老化、電感飽和、開關管問題）的征兆，ZXWB-01 可提供早期預警。

3.滿足標準合規性： 為充電機投運驗收、定期檢測、運維管理提供符合國網及行業標準的、可追溯的紋波性能數據。

4.提升運維效率： 變被動檢修為主動監控，減少人工定期檢測工作量；發生告警時能快速定位問題源頭（是充電機問題還是負載引入干擾）。

5.系統安全屏障： 直流電壓超欠壓報警功能，增強了對整個直流電源系統母線電壓穩定性的監控能力。

結論：

ZXWB-01在線式直流電源紋波表代表了直流電源紋波監測的專業化、在線化、高精度化發展方向。其1000kHz高速采樣、優于2%的紋波電壓精度、可設定的紋波系數報警閾值以及永久在線部署等特性，徹底解決了傳統監測方法在實時性、準確性、覆蓋度和效率上的不足。對于負責電力直流系統運維、關注蓄電池健康管理、追求系統高可靠性的技術人員而言，部署ZXWB-01是實現直流電源紋波精益化、智能化監控的關鍵一步，是保障核心電源系統長期穩定運行的可靠技術裝備。建議在新建系統設計和老舊系統改造中，將此類專業紋波在線監測儀表納入標準配置。
