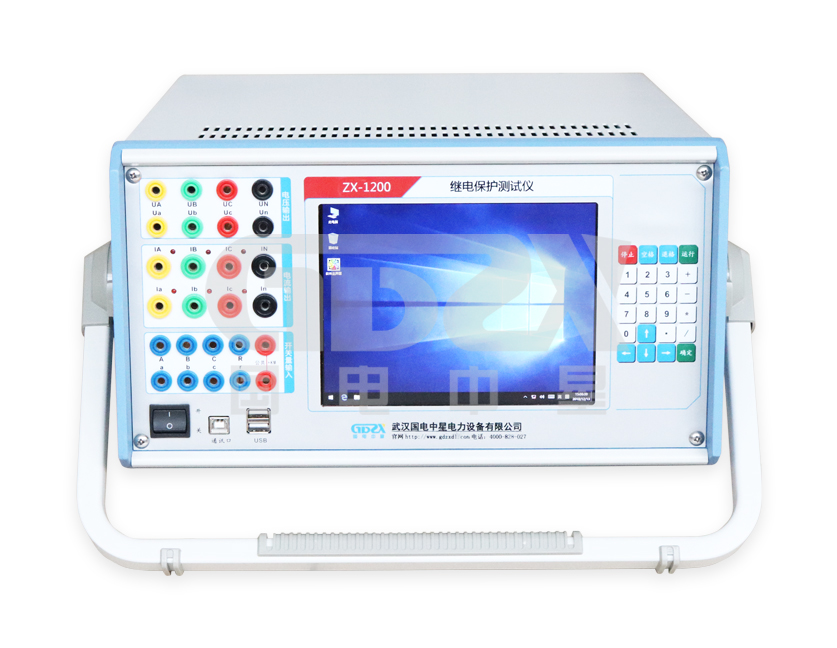

如何使用繼電保護測試儀做狀態序列試驗?

為了滿足電力系統中一些特殊的保護測試需要，例如，做廠用電的快切以及備用電源的自動投入試驗，配電系統保護裝置多次重合閘等。狀態系列試驗中最多可以添加至9個狀態, 每個狀態可根據實際情況自由定義電壓電流數據，模擬復雜的電網狀態變化。

　　繼電保護測試儀的實驗特點：

　　1、可以靈活控制多達9個狀態輸出，每個狀態可以輸出4相電壓、3相電流

　　2、l狀態個數可以增減，每個狀態可以設置多種觸發方式

　　3、Ux可以設置多種輸出組合方式

　　4、可以方便靈活地模擬各種復雜的故障情況，測試復雜的邏輯組合

　　用繼電保護測試儀做狀態序列試驗的設置方法：

　　1、狀態個數的修改：

　　進入狀態序列試驗后，旋轉鼠標光標默認停在狀態個數編輯框上面，按下選定該編輯框后，通過左旋、右旋可以修改狀態個數，狀態個數最小為1，最大為9。狀態個數修改后，界面左側從上到下依次顯示相應的狀態框，通過旋轉鼠標可以在狀態個數和狀態框上來回切換。當按下選定某個狀態框后，旋轉鼠標光標跳到參數設置框，此時可以對選定狀態的參數進行修改和設置。注意，如果此時要返回到狀態個數編輯框或者其它狀態欄，需要按“F2”功能鍵來切換到狀態個數欄。

　　2、狀態參數設置：

　　每個狀態下的交流參數均可以自由設置，方法同“交流試驗”。需要模擬復雜的試驗時，可以通過旋轉鼠標選擇界面上的“短路計算”功能自動計算得出，計算出來的數據也可以進行修改。

　　3、短路計算

　　通過旋轉鼠標按下選中“短路計算” 按鈕后，將打開一個“短路計算”對話框，該對話框用于模擬各種故障時的短路計算，并將計算結果填入到當前狀態中。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確，如右圖所示。短路計算對話框的具體操作和參數設置可以參照交流試驗中的短路計算說明部分。

　　4、翻轉條件：

　　轉條件是設置一個狀態翻轉進入下一個狀態的前提條件，通過旋轉鼠標左旋、右旋可以選擇“時間觸發”、“開入量觸發”、“按鍵觸發”這三種觸發方式中的一種。

　　1)時間觸發：

　　當選擇該觸發方式時，根據實際需要，通過旋轉鼠標可以分別在“持續時間”和“觸發后延時”編輯框中輸入相關參數。試驗時，經過上述兩段延時后，自動進入下一狀態。“持續時間”是指這個狀態的最長持續時間。“觸發后延時”是為了防止保護抖動引起誤差而設置的延時，該延時一般設置10ms 左右。需要特別注意的是，在模擬重合閘及后加速故障的時候，不能設置該延時。因?yàn)楹蠹铀俟收鲜窃谥睾嫌诠收蠎B(tài)才引起的，所以必須是在重合態后立即進入永跳狀態，后加速保護才能正確動作。如果“持續時間”期間輸出的是故障量，當測試儀接收到保護的動作信號時，而試驗前同時又選擇了“開入量觸發”作為狀態的翻轉條件的話，測試儀將跳過所設置的余下的“持續時間”進入“觸發后延時”狀態。

　　另外，常常通過設置“觸發后延時”來躲過保護接點的抖動。

　　2)開入量觸發：

　　選擇該觸發方式時，當測試儀檢測到開入量動作時，將經過“觸發后延時”時間翻轉至下一狀態。為防止接點“抖動”影響試驗，在該觸發方式下一般應該設置一定的“觸發后延時”。

　　3)按鍵觸發：

　　選“按鍵觸發”時，試驗期間，當狀態翻轉至該狀態時，通過旋轉鼠標選中界面上的按鈕來實現狀態觸發翻轉。這是手動控制試驗進程的一種有效方式。

　　5、開出設置：

　　在每個狀態中均可設定開出1開出2的輸出狀態，通過旋轉鼠標在選擇框上打“√”則表示該路開出在該狀態時閉合，否則打開。每個狀態下可以設置開出量的輸出不一樣，可以實現在各狀態翻轉過程中，開出量的開合變化。

　　試驗指導：

　　繼電保護測試儀的狀態序列試驗功能比較強大，因?yàn)槠淇偣部梢栽O(shè)置9個狀態。在這9個不同狀態下翻轉，可以完成一些相對較復雜的試驗項目。比如說模擬重合閘及后加速以及備自投的試驗。下面就用狀態序列來模擬

　　重合閘及后加速的調試做一下說明。假定過流保護動作重合后由過流2段加速跳閘，這里需要4個狀態序列，通過旋轉鼠標將狀態個數設置為4。4個狀態分別代表：“故障前狀態”、“故障態”、“重合態”、“后加速”。各個狀態的設置和說明如下：

　　1)狀態1(故障前狀態)

　　故障前狀態主要的作用是給重合閘一個足夠的充電時間，所以選擇用“時間觸發”來實現狀態的翻轉。故障前測試儀輸出一個正常的工作狀態，加給保護一個正常的電壓。

　　2)狀態2(故障態)

　　故障態用于模擬一個過流故障，也就是由測試儀的IA相出一個電流，電流定值大于保護的過流值，使保護的過流保護動作出口。這里用“開入量觸發”作為本狀態翻轉的條件，當測試儀接收到保護的動作信號后進入下一個狀態。

　　3)狀態3(重合態)

　　這個狀態是一個重合等待狀態，和“狀態1”一樣，測試儀輸出的是一個正常的等待狀態，在這個狀態里讓自動重合閘裝置動作。狀態翻轉條件選擇“開入量觸發”，也就是當測試儀接收到重合閘合閘信號后進入下一個狀態。這里要特別注意的一點是，因?yàn)橐M后加速故障，所以觸發后延時一定要設為0。

　　4)狀態4(后加速)

　　這個狀態是整個試驗的最后一個狀態，也就是后加速狀態。模擬的是一個電流后加速故障。對于故障類型的設置就看具體的保護是什么樣的后加速故障，就模擬什么樣的后加速故障狀態。同樣選擇“開入量觸發”狀態翻轉條件，也就是當測試儀接收到保護的跳閘信號后測試停止。
