串聯諧振試驗裝置技術規范大全

        廣泛應用在電力、冶金、石油、化工等行業的串聯諧振裝置，由變頻電源、勵磁變壓器和高壓電抗器以及分壓器4部分組成，適用于大容量、高電壓的電容性試品的交接和預防性試驗。關于串聯諧振試驗裝置的技術規范大全，國電中星為大家精彩呈現！

一、整套設備技術規范

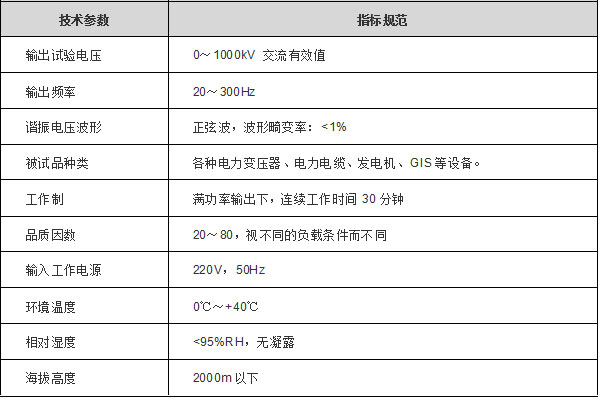

注：在使用整套串聯諧振試驗裝置時，可根據被試品電容量的不同，來選擇使用單個電抗器或多個諧振電抗器串聯亦或是多個電抗器并聯使用。

二、主要部件的技術規范

1、變頻控制單元：其作用是將電壓為220V/380V，頻率為50Hz的電源變?yōu)轭l率可調、電壓連續可調，同時還具備操作、保護、控制、監測功能。

（1）輸入工作電源： 電壓為220V，頻率為50Hz，電流為5～250A

（2）輸出電壓和電流：電壓范圍0～250V，電流范圍5～250A

（3）最大輸出功率：5～10000kVA

（4）輸出頻率：20～300Hz，

（5）頻率調節細度：0.1Hz

2、勵磁變壓器:其作用是將變頻電源輸出的電壓升壓，同時將高壓和低壓隔離開來。

（1）輸入工作電源：電壓為250V，電流為5～250A

（2）輸出電壓和電流：電壓范圍為0～10kV，電流范圍為1～10A

（3）額定容量：5～50000kVA

3、諧振電抗器：其作用是與容性試品發生串聯諧振

（1）單臺電抗器額定工作電壓：有效值為20kV、40kV、60kV

（2）單臺額定工作電流：有效值為1～10A

4、電容分壓器:其作用是測量調節器上的高壓和低壓的電壓值

（1）額定電壓：有效值為20kV、60kV、100kV、200kV、500kV、1000kV

（2）分壓器低壓臂電壓：100V

（3）工作頻率： 范圍為30～300Hz

（4）測量誤差： 低于1%

（5）電容： 1000pF±5%

（6）工作方式： 純電容式

        通過串聯諧振試驗裝置的技術指標大全，對解整套裝置及個部件的更深了解得以加深。相約國電中星，了解更多關于串聯諧振裝置的知識！
