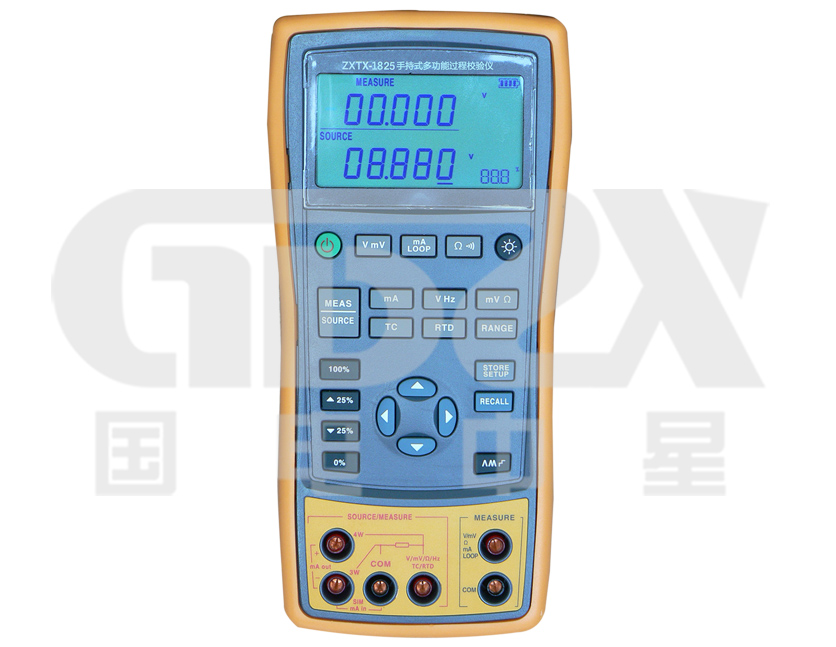

ZXTX系列手持式多功能過程校驗儀是一種高精度手持式信號測量/輸出儀表，能同時測量與輸出電壓、電流、電阻、頻率、熱電偶、熱電阻等各種工業過程信號，加配外置高精度智能壓力模塊可用于現場校準壓力變送器。它能代替電流信號源、電壓信號源、電阻箱、電子電位差計、頻率計等測量校準儀器。主要應用于工業現場信號校準、故障診斷；也適用于化工、軍工及各類研院所、實驗室的信號測量與校準。
性能特點
1.強大的保護功能：防水等級IP67，任意信號端誤接220V自動保護；
2.測量/輸出：電壓、電流、頻率、電阻，其中電流輸出支持有源、無源；
3.以溫度形式模擬熱電阻、熱電偶；
4.可模擬二線制變送器；
5.精度為(0.02%)，（0.05%)
6.兩個相互隔離的通道，支持同步測量、輸出；
7.可提供手動步進、自動步進、0~100%階躍和斜率輸出功能；
8.帶白色LED背光，并具有手動背光調節和自動電源關閉功能，適合現場使用；
9.提供DC24V回路電源，以供現場調試之用；
10.獨有的自動識別三線、四線接線方式；

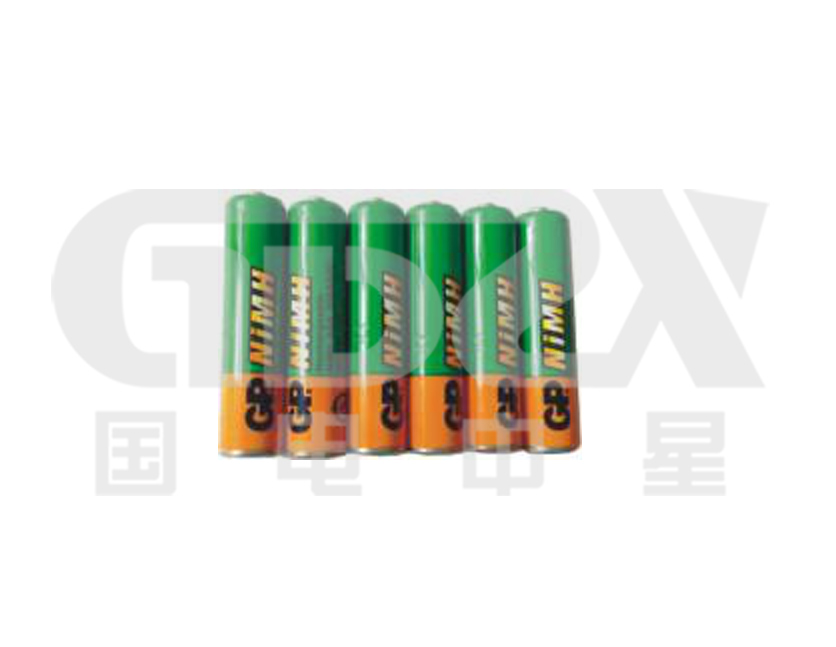

11.采用標準7#電池，便于客戶更換購買；
12.熱電偶測量和輸出提供自動和手動兩種冷端溫度補償。
13.可根據客戶需要添加新的熱電偶、熱電阻種類
技術指標
一般技術規格
使用溫度：-10 ℃~55℃
存儲溫度：-20℃~60℃
相對濕度：0~90%RH，非凝露
重 量：650克
外形尺寸：200mm×96mm×47mm

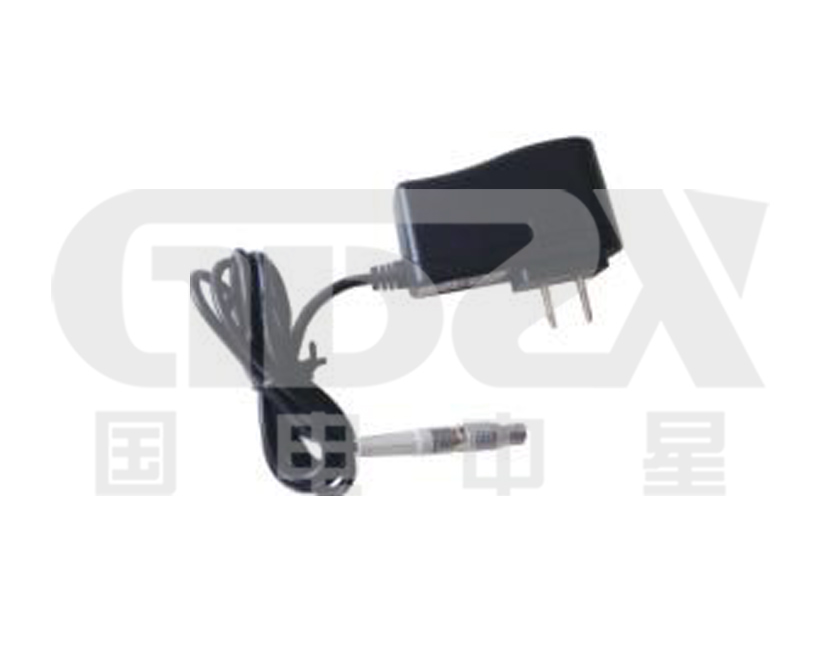

供電方式：6節7#電池或交流適配器
通訊方式：RS232
測量指標
| 功能 | 量程 | 準確度 | |
| ZXTX-2025 | ZXTX-1825 | ||
| 電壓 | 0-60.000V（上屏±30V） | 0.02%+2 | 0.05%+2 |
| 電流 | 0~24.000mA（上屏±24mA） | 0.02%+2 | 0.05%+2 |
| 毫伏 | -15.000mV~80.000mV | 0.02%+2 | 0.05%+2 |
| 80.00mV~125.00mV | |||
| 電阻 （2線 3線） | 0.00Ω~440.00Ω | 0.15Ω | 0.25Ω |
| 400.0Ω~3200.0Ω | 1.0Ω | 1.5Ω | |
| 電阻 （4線） | 0.00Ω~440.00Ω | 0.10Ω | 0.15Ω |
| 400.0Ω~3200.0Ω | 0.5Ω | 1.0Ω | |
| 頻率 | 1.000Hz~99.999Hz | 0.01%+1 | 0.02%+1 |
| 100.00Hz~999.99Hz | |||
| 1000.0Hz~9999.9Hz | |||
| 10.000kHz~99.999kHz | |||
| 熱電偶 | J、K、T、E、R、S、B、N | ||
| 熱電阻 | Pt100、Pt1000、Cu50、Cu100 | ||
輸出指標
| 功能 | 量程 | 準確度 | |
| ZXTX-2025 | ZXTX-1825 | ||
| 電壓 | 0~10.000V | 0.02%+2 | 0.05%+2 |
| 有源電流 | 0~24.000mA | 0.02%+2 | 0.05%+2 |
| 無源電流 | 0~24.000mA | 0.02%+2 | 0.05%+2 |
| 毫伏 | -15.000mV~99.999mV | 0.02%+2 | 0.05%+2 |
| 100.00mV~125.00mV | |||
| 電阻 | 10.00Ω~440.00Ω | 0.15Ω | 0.25Ω |
| 400.0Ω~3200.0Ω | 0.50Ω | 1.0Ω | |
| 頻率 | 0.20Hz~200.00Hz | 0.01%+1 | 0.02%+1 |
