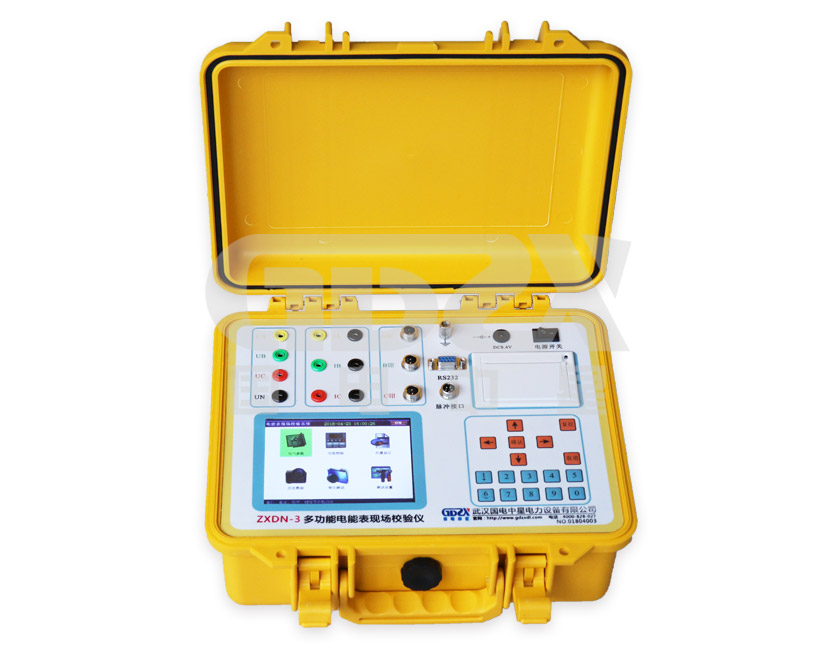

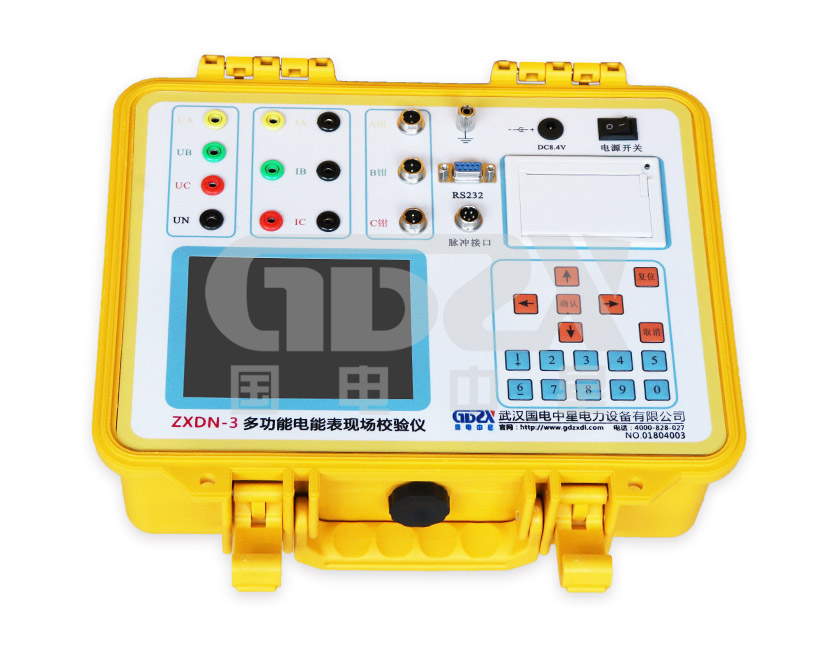

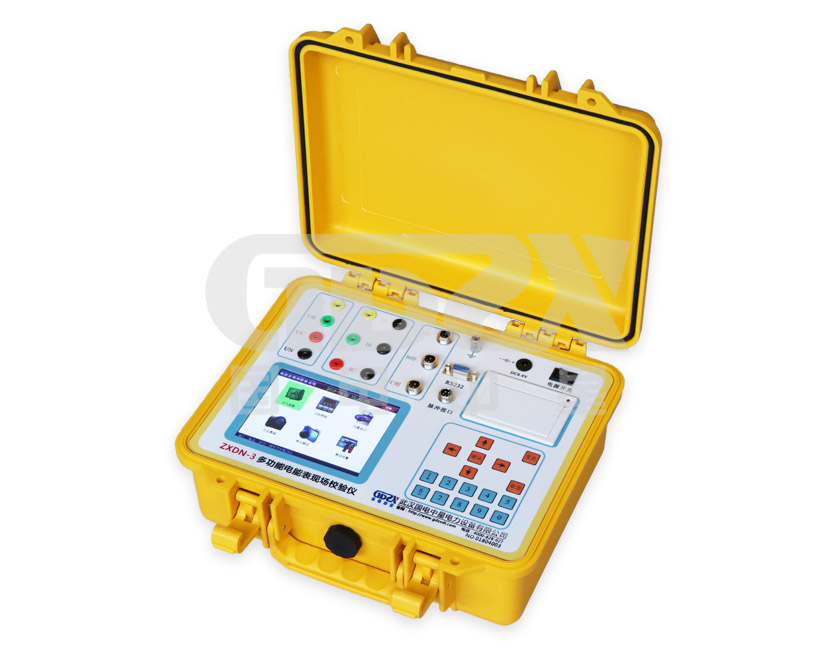

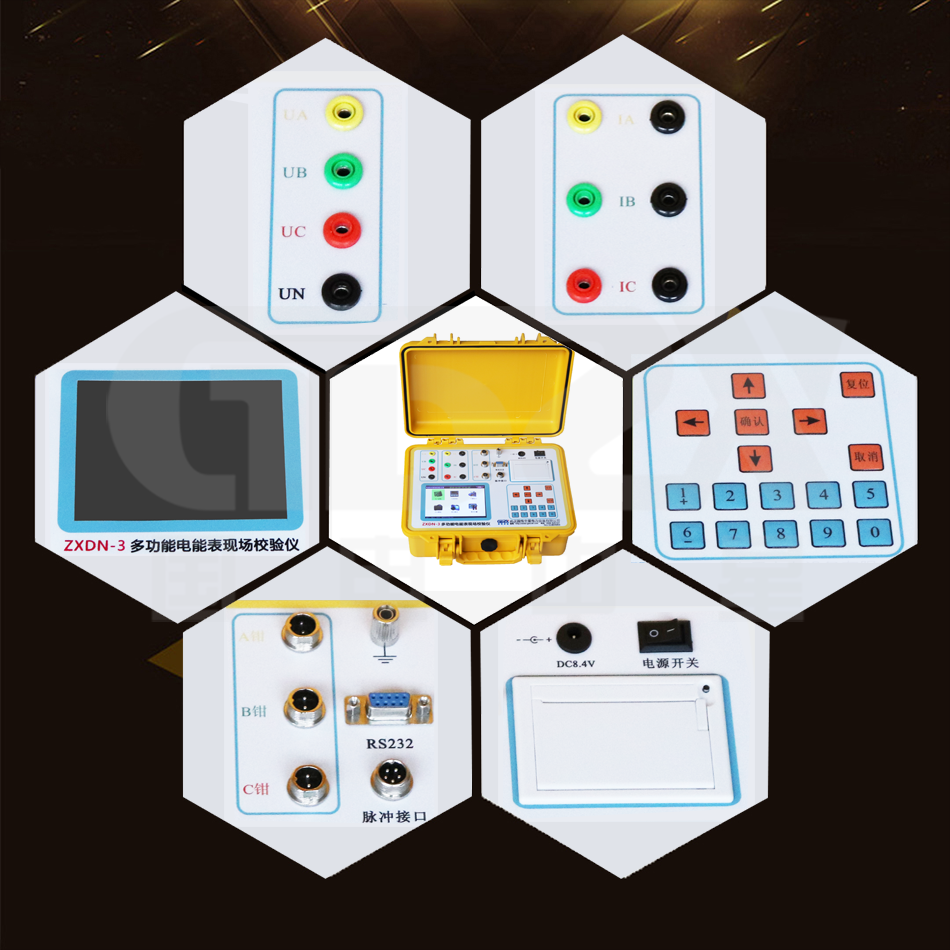

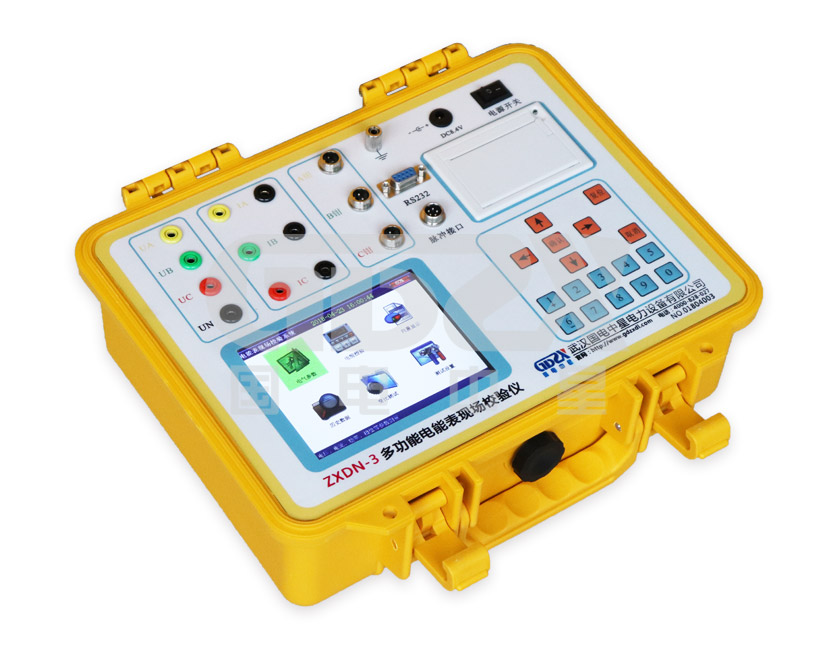

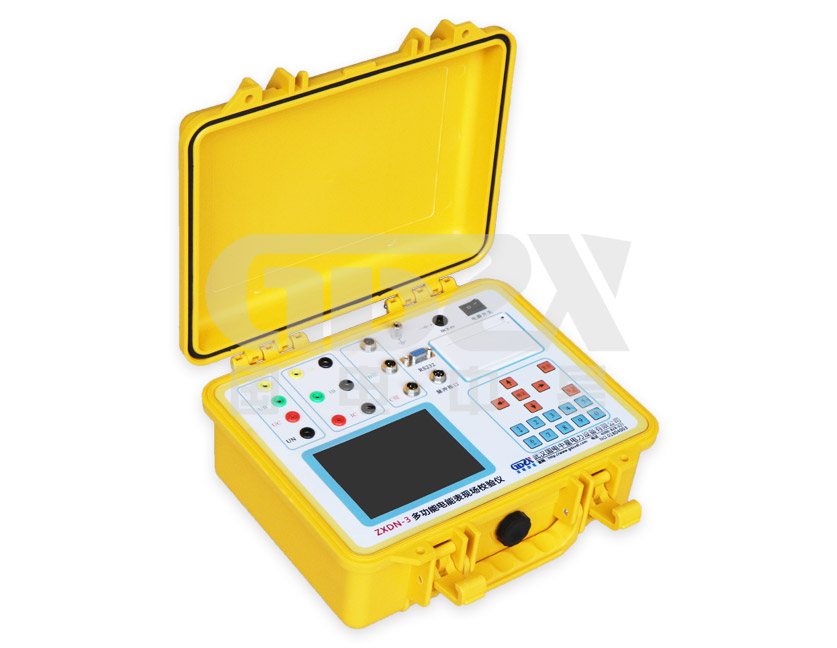

操作視頻 ZXDN-3三相電能表現場校驗儀是專門為現場校驗單、三相有功和無功感應式和電子式電能表以及其它多種電工儀表而設計開發的一款便攜式設備。該設備應用高精度AD采樣技術與數字信號處理技術，彩色液晶屏顯示，為現場校驗電能表和其它多種電工儀表提供了一套方便高效的解決方案。希望您對這款便攜式設備感到十分滿意。
產品別稱
電能表校驗儀、電能表現場校驗儀、三相電能表現場校驗儀、電能表現校儀
1. 三相電流、電壓、有功功率、無功功率、功率因數、角度、頻率等電參數的高精度測量。
2. 三相有功和無功感應式、電子式電能表以及其它多種電工儀表的現場校驗。
3. 計量裝置綜合誤差的現場校驗。

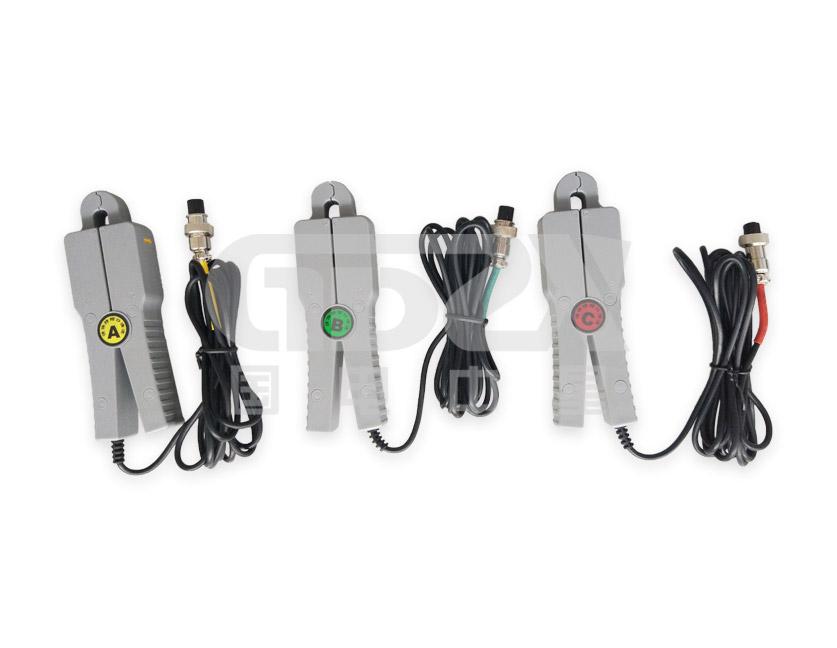

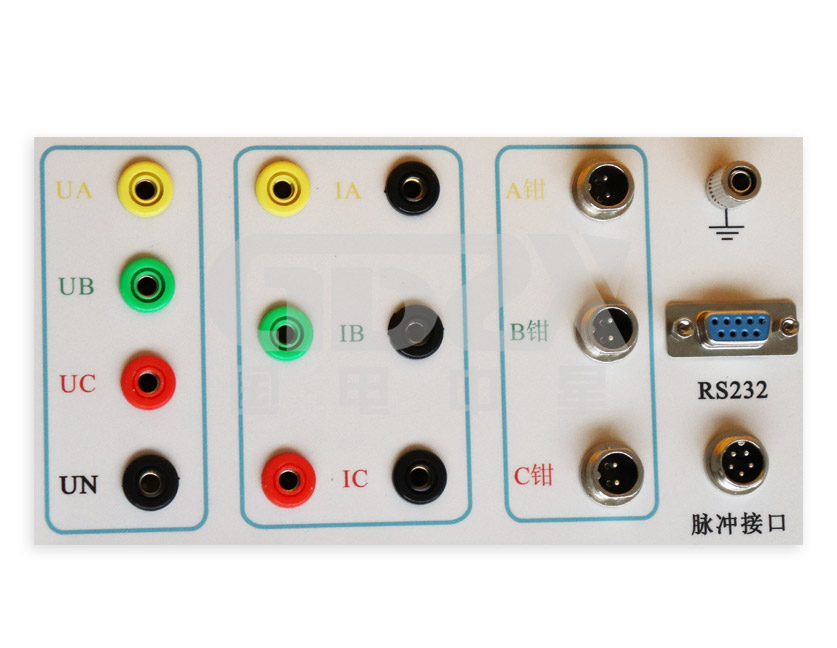

4. 電流輸入有端子和鉗表兩種方式可選。使用鉗形電流互感器，現場接線簡便，無需斷開電流回路即可直接接入。
5. 向量圖（又稱六角圖）實時顯示，并可根據六角圖判別接線錯誤，竊電行為盡在掌握。
6. CT變比高精度測量。
7. 存貯500組被校表的測量數據，并可與PC機通信將數據傳入PC機保存。

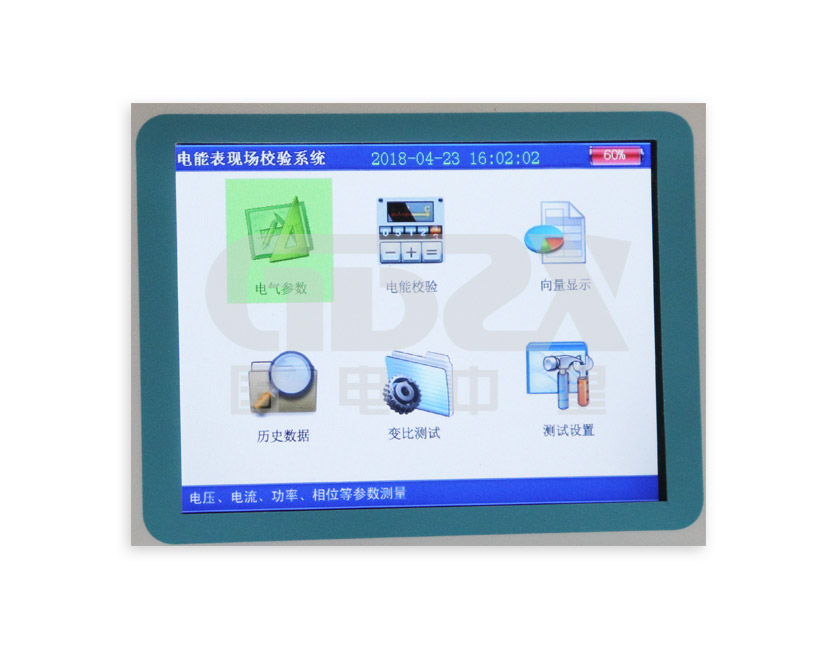

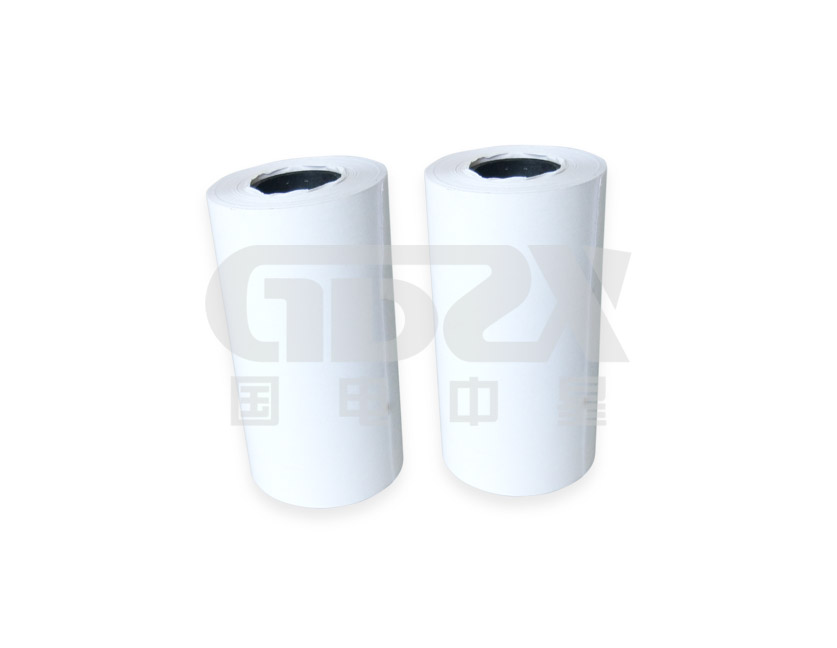

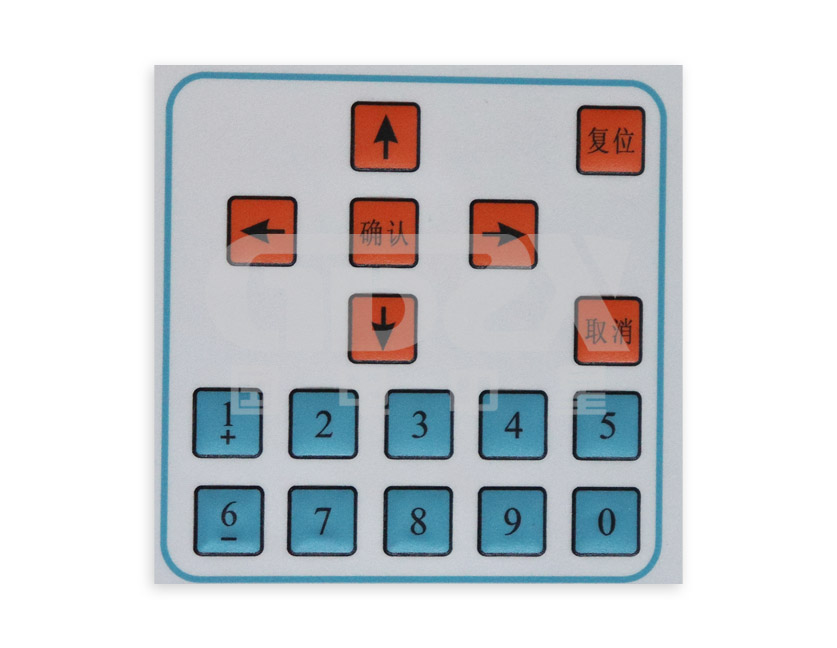

8. 大屏幕彩色液晶屏，界面友好，中文菜單顯示,可一屏顯示全部參數，有中文操作提示，即時打印測量結果，便于操作。

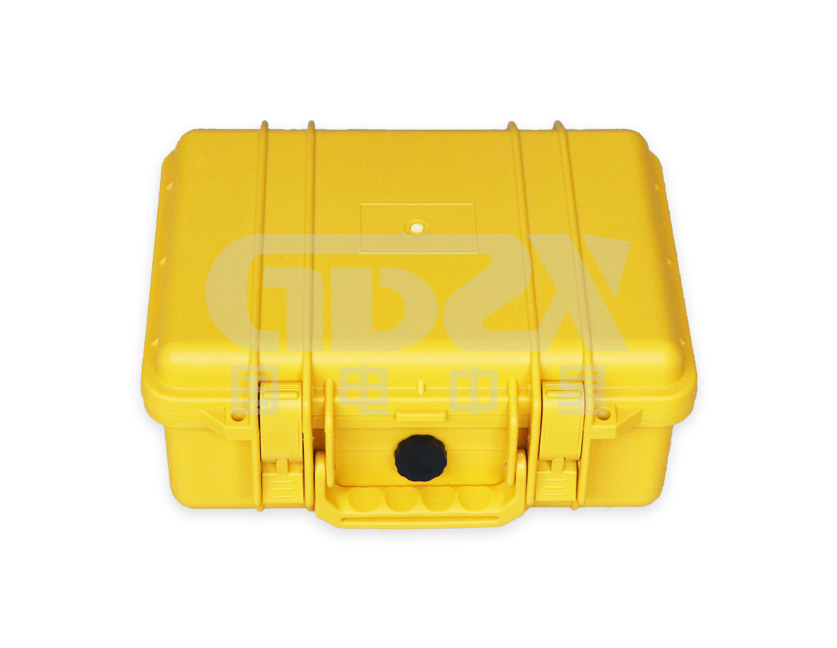

9. 體積小，重量輕，外觀精美，便于攜帶。
1. 電能測量：±0.1%（內置互感器）；±0.2%（鉗形互感器）
2. 額定電壓：0V~400V，不得超過額定值20%
3. 額定電流：內置互感器0~10A，鉗形互感器20A或100A、500A、1000A、2000A（大鉗表為選配）均不得超過額定值20%
4. 交流電壓有效值測量：±0.1%
5. 交流電流有效值測量：±0.1%（鉗形互感器±0.2%）
6. 有功功率：±0.1%（鉗形互感器±0.2%）
7. 無功功率：±0.3%（鉗形互感器±1.0%）
8. 頻率測量：45Hz-65Hz (±0.01Hz)
9. 角度測量：0°-360°(±0.1°)
10. 脈沖常數：低頻FL=6400P∕kw·h
高頻FH=6400×8P∕kw·h

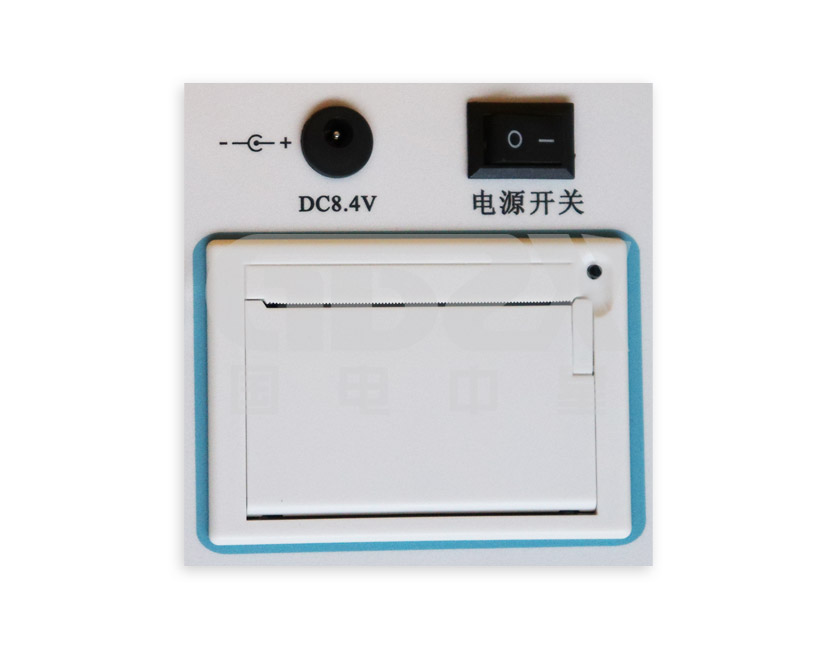

11. 工作電源：DC8.4V ±10%
12. 整機功耗：8VA
13. 絕緣強度：
1) 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
2) 工作電源輸入端對外殼之間承受工頻1.5kV（有效值），歷時1分鐘實驗。
14. 工作溫度：-15℃~60℃
15. 相對濕度：40%~90%
16. 預熱時間：約1分鐘
17. 重 量：2.0Kg
18. 體 積：32×24×13cm
