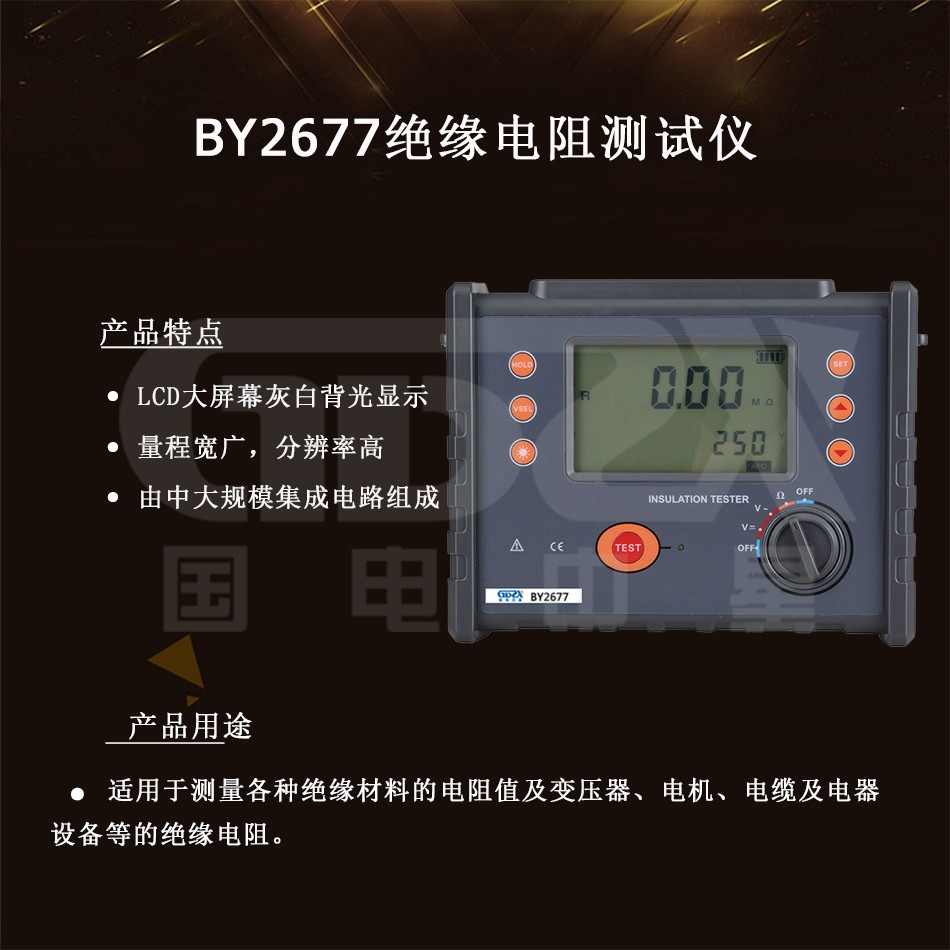

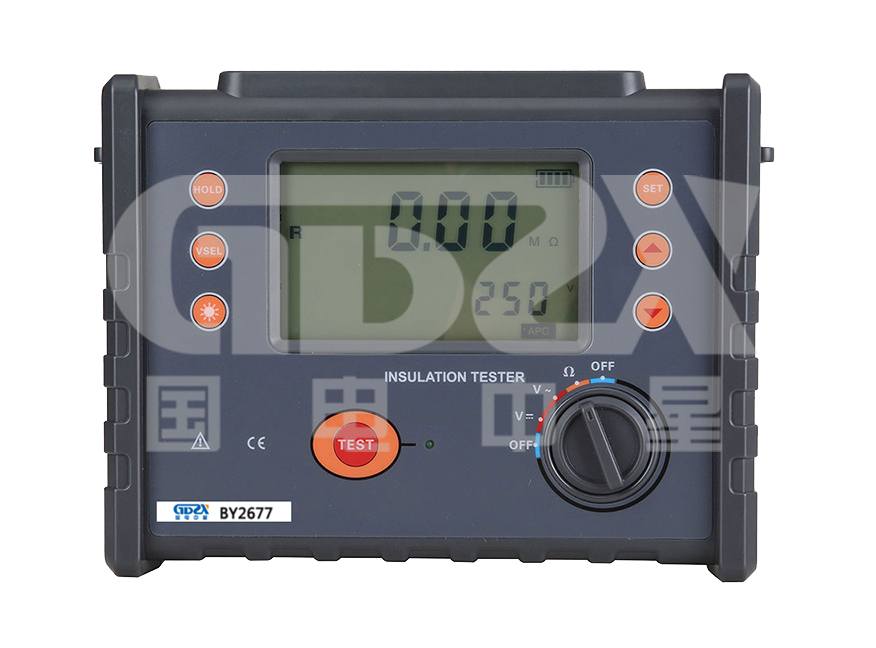

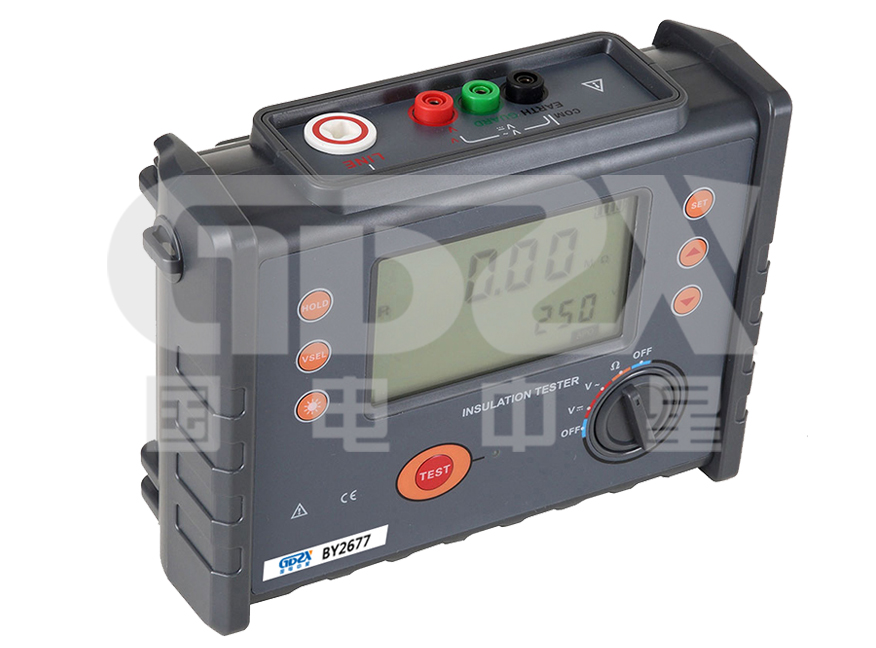

BY2677絕緣電阻測試儀
測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻
參考標準：DL/T845.1-2004
● 整機美觀高檔，量程寬廣，分辨率高。
● 由中大規模集成電路組成。
● 具備測量直流電壓交流電壓吸收比和極化指數功能。
說明書
操作視頻BY2677絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。。
產品別稱
數字兆歐表、兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表
1）具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。
2）具備測量直流電壓交流電壓吸收比和極化指數功能。
3）整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。
4）具有防震、防塵、防潮結構，適應惡劣工作環境，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。
5）由中大規模集成電路組成。
6）本表輸出功率大，輸出電壓等級多（有5個電壓等級）
7）額定絕緣測試電壓范圍250～5000V,絕緣電阻測量范圍0.01MΩ～200GΩ。
8）直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。
技術參數 | 詳細參數 |
功 能 | 絕緣電阻測試，電壓測試 |
基準條件 | 23℃±5℃，75%rh以下 |
額定電壓(V) | 250；500；1000；2500；5000精度±3%rdg±5dgt |
測量電壓(V) | 額定電壓×（1±10%） |
絕緣電阻量程（GΩ） | 0.01MΩ～200GΩ精度±3%rdg±5dgt |
絕緣電阻分辨率 | 0.01MΩ |
直流電壓量程 | 0～1000V |
直流電壓分辨率 | 0.1V |
交流電壓量程 | 0～750V |
交流電壓分辨率 | 0.1V |
輸出短路電流 | ≥2mA(5000V) |
吸收比和極化指數測量 | 有 |
電 源 | 1.5V（LR14）堿性電池6節 |
背 光 | 可控灰白屏背光，適合昏暗場所使用 |
顯示模式 | 4位超大LCD顯示，灰白屏背光 |
LCD顯示尺寸 | 108mm×65mm |
儀表尺寸 | 240mm (長)×188mm (寬)×85mm (高) |

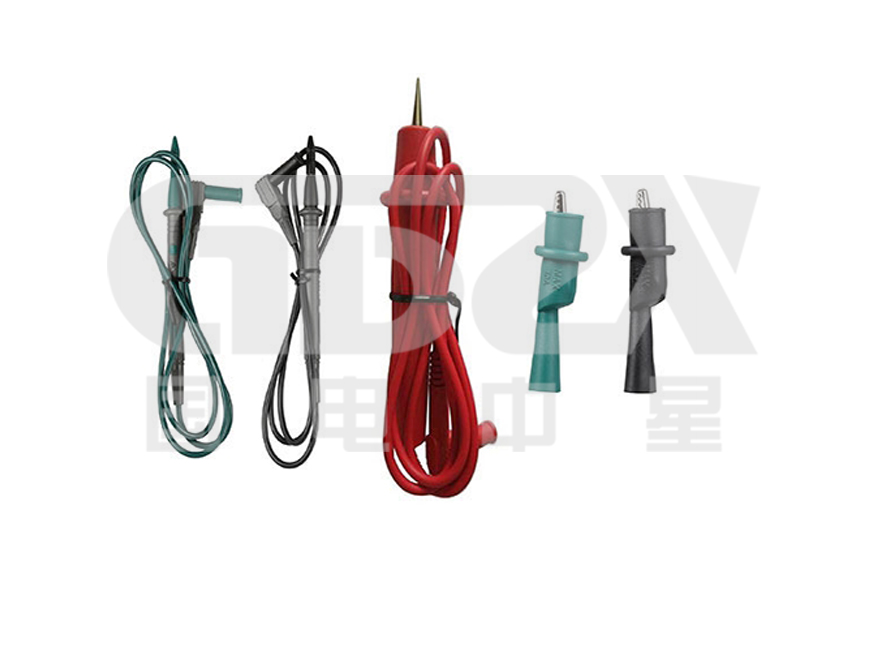

測 試 線 | 高壓棒紅色1米，高壓測試線黑色1米，綠線1米 |
數據存儲 | 500組，閃爍顯示“FULL”符號表示存儲已滿 |
數據查閱 | 數據查閱功能：“READ”符號顯示 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
報警功能 | 測量值超過報警設定值時發出報警提示 |
功 能 | 絕緣電阻測試，電壓測試 |
功 耗 | 待機: 40mA Max(背光關閉) |
開機開背光: 43mA Max | |
測量：80mA Max(背光關閉) | |
質 量 | 1230g(含電池) |
電池電壓 |
|
自動關機 | 儀表無操作約15分鐘后關機 |
絕緣電阻 | ≥50MΩ (1000V) |
耐 壓 | AC3kV/50Hz 1min |
工作溫度和濕度 | －10℃～+50℃＜85%RH |
貯存溫度和濕度 | －15℃～+55℃＜90%RH |
適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
