ZXJF-2010數字式局部放電檢測儀

ZXJF-2010數字式局部放電巡檢儀是測量、分析電力設備絕緣性能的專用儀器。

參考標準：DL/T 593、GB/T 7354

● 攜帶方便、測量快速，抗干擾能力強

● 采用自動或手動記錄保存試驗數據和瞬態放電波形

● 具有時域圖形、2D、3D統計圖譜、報警歷史、脈沖計數等功能

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXJF-2010數字式局部放電巡檢儀是測量、分析電力設備絕緣性能的專用儀器；本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量，分析。

性能特點

1.本儀器攜帶方便、測量快速，抗干擾能力強，便于現場使用。

2.配置軟件具有時域圖形、2D、3D統計圖譜、報警歷史、脈沖計數等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。

3.采用自動或手動記錄保存試驗數據和瞬態放電波形，可對后期數據分析提供參考。

技術指標

技術特性
通道數	2個電信號接口，一個外同步接口
采樣率	0.5M、1M、2.5M、5M、10M、20M可選
采樣精度	12bit
量程切換	60dB、40dB、20dB、0dB、-20dB共5檔
頻帶范圍	20k-100kHz、80k-200kHz、40k-300kHz
本量程非線性誤差	5%
顯示
顯示屏	7” TFT真彩色觸摸液晶顯示屏
分辨率	800×480
存儲
物理存儲	256MB DDR2，為運行內存
SD卡存儲	標配4G卡，可升級為32G，用于存儲試驗記錄及試驗數據
接口
RS232	用于與PC機同步傳輸接口
USB	可外接鼠標鍵盤，以及外接移動存儲設備
電源模式	電池供電（16.8V鋰電池）+外置電源（18V）可連續提供8小時供電
電信號接口	2路BNC接口(前后面板各兩個)，用于信號輸入
SMA接口	外同步接口
SD卡插槽	可插入支持32G的SD卡
網口	可擴展
接地鈕	外部接地用
通用說明
CPU	主頻533MHz
系統	WINCE6.0
使用環境溫度	-20℃至45℃
存儲環境溫度	-20℃至60℃
尺寸	長×寬×高：249mm × 216mm × 167mm
重量	4.7kg

ZXJF-2010數字式局部放電測試系統 介紹.png

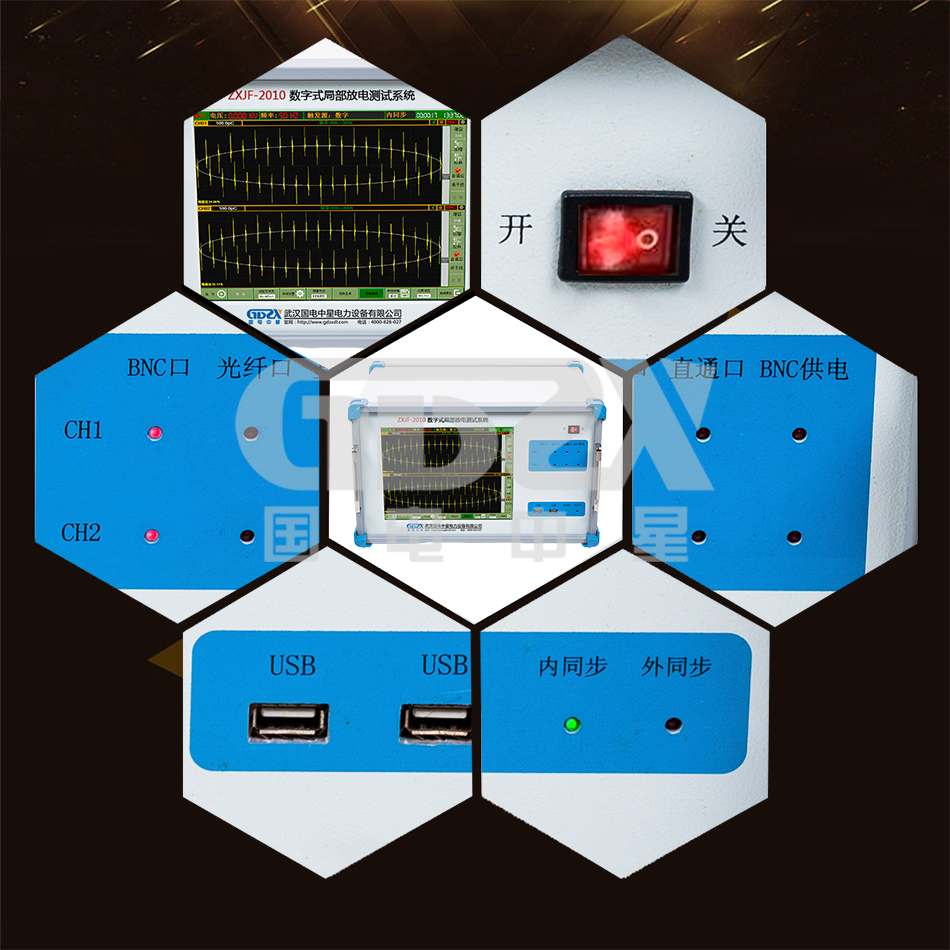

ZXJF-2010數字式局部放電測試系統 細節.png

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

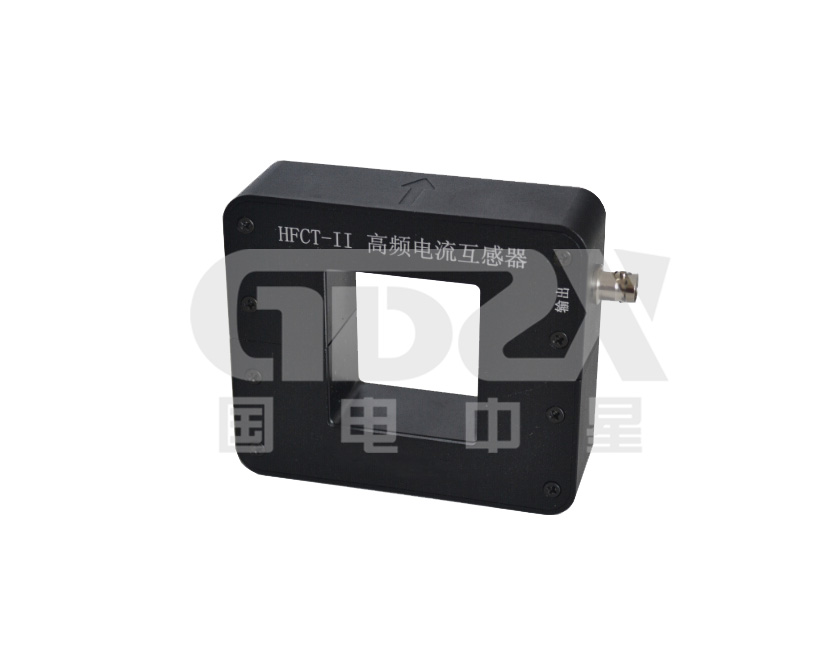

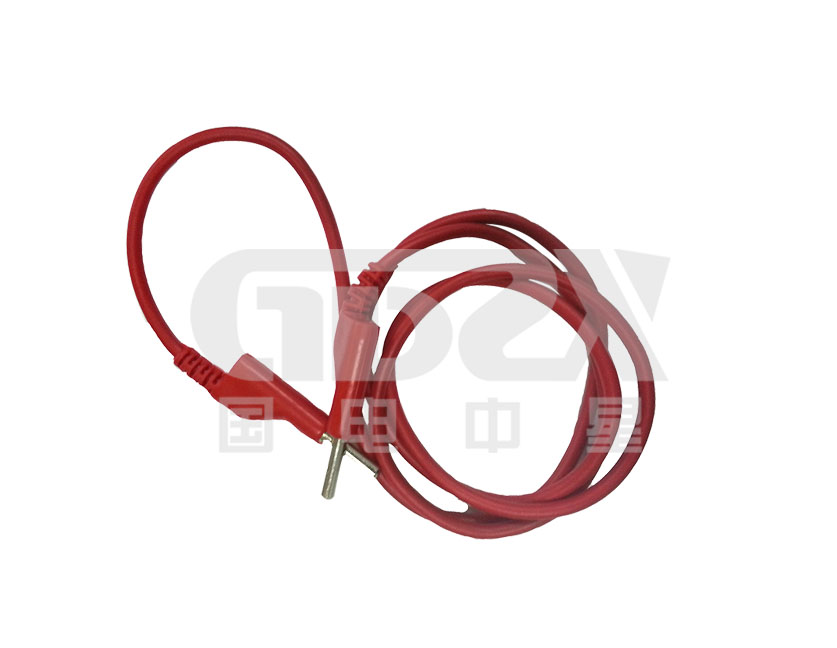

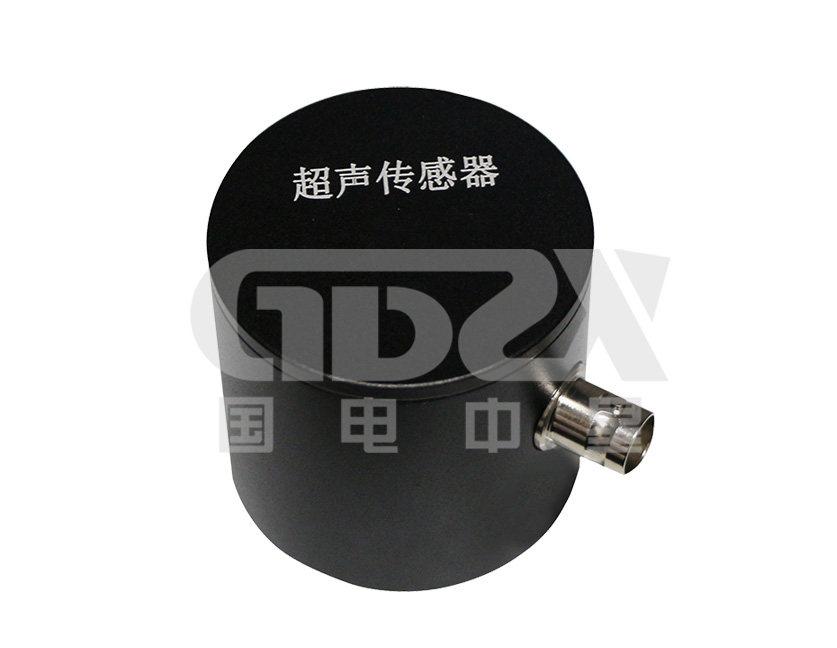

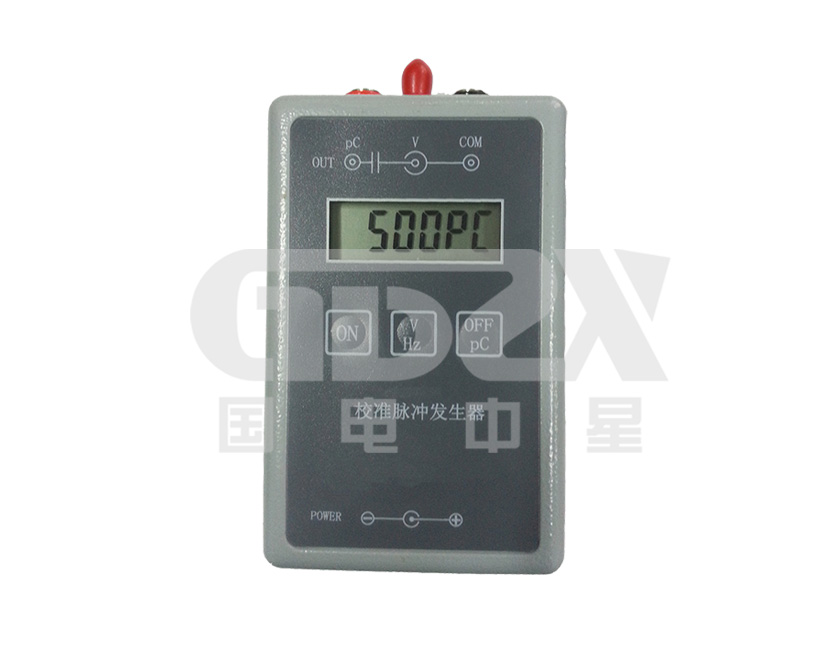

產品圖集
