電 源

DC 3.7V 可充鋰電池，USB 充電接口，連續工作約10小時

核相模式

衛星秒脈沖精準模式、衛星授時模式、普通模式

傳輸方式

315MHz、433MHz 無線傳輸

核相距離

衛星授時模式距離不受限制，達500km 以上

普通核相模式距離 160m

顯示模式

4.6英寸真彩液晶屏顯示

量 程

核相電壓等級：AC 1V～550kV

相位：0°～360°

頻率：45Hz～75Hz

分 辨 力

1°；0.1Hz

精 度 (23℃±5℃， 80%RH 以下)

衛星授時核相：≤±5°

普通核相：≤±10°

頻率：≤±2Hz

相別定性

XY 兩接收器顯示的實時相角差在0°～30°為同相；XY兩接收器實時相角差在 90°～120°或210°～270°為異相

語音功能

同相、異相、X 信號正常、Y 信號正常等語音功能

持續核相時間

在衛星授時模式下，衛星授時成功后，若無衛星信號可持續核相 30 分鐘以上，滿足地下室、礦井下核相

絕緣桿尺寸

拉伸后長約 5m；收縮后長約1m

核相方式

接觸核相：35kV 及以下裸導線，或110kV 以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)

非觸核相：35kV 以上裸導線，或110kV 以上線路采用非接觸核相。(帶絕緣桿操作)

驗電指示

探測器“嘟--嘟--嘟”蜂鳴聲

換 檔

自動換檔

采樣速率

2 次/秒

首次搜星時間

第一次開機搜星時間約 3 分鐘，開機后第二次搜星時間約30 秒，后續熱啟動約 1 秒，搜索衛星時主機正面水平朝天

授時精度

小于 30nS

儀表尺寸

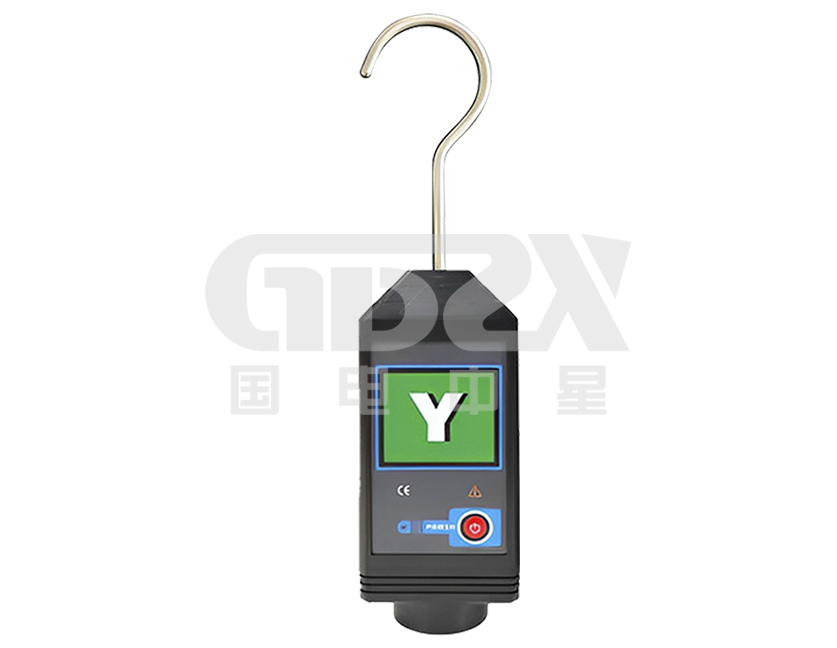

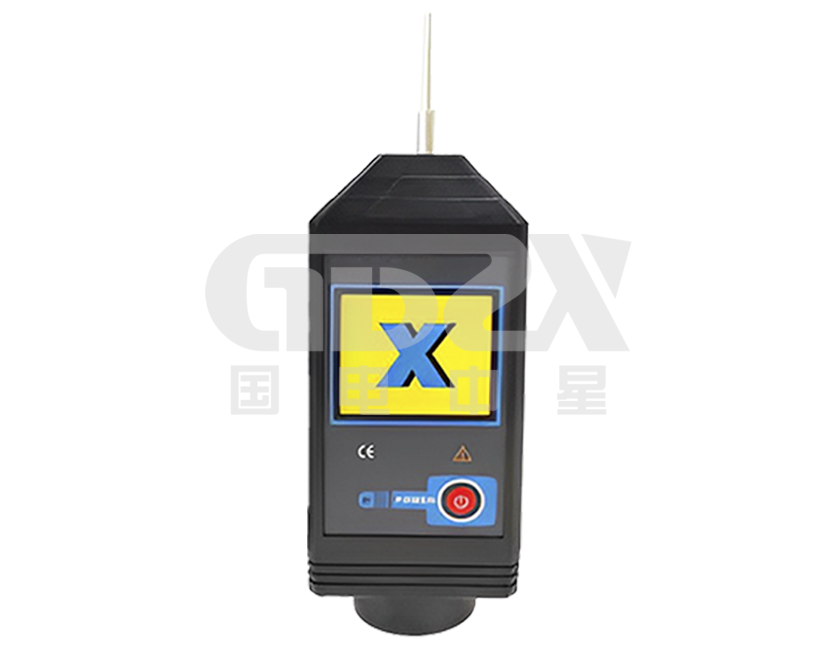

探測器：長寬厚 145mm×60mm×48mm

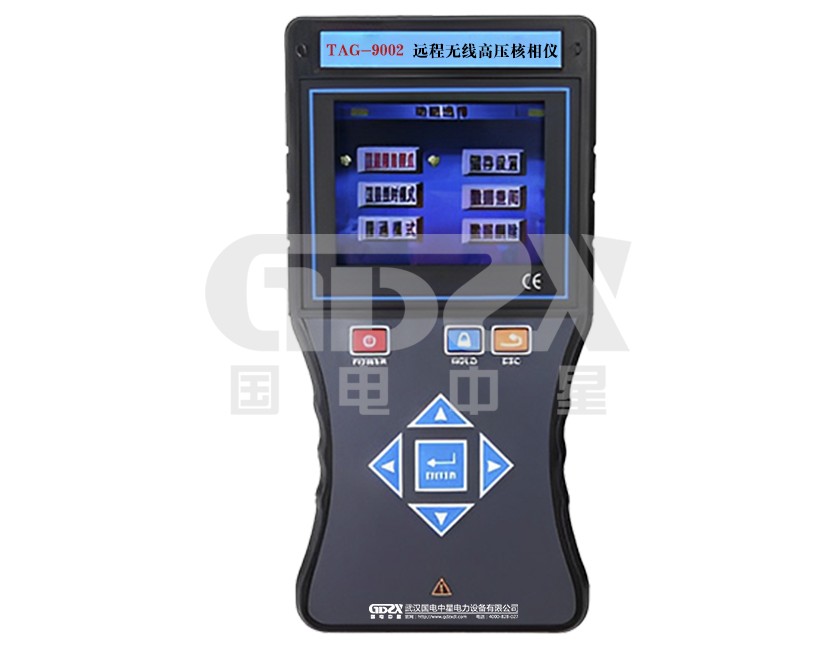

接收器：長寬厚 250mm×100mm×40mm

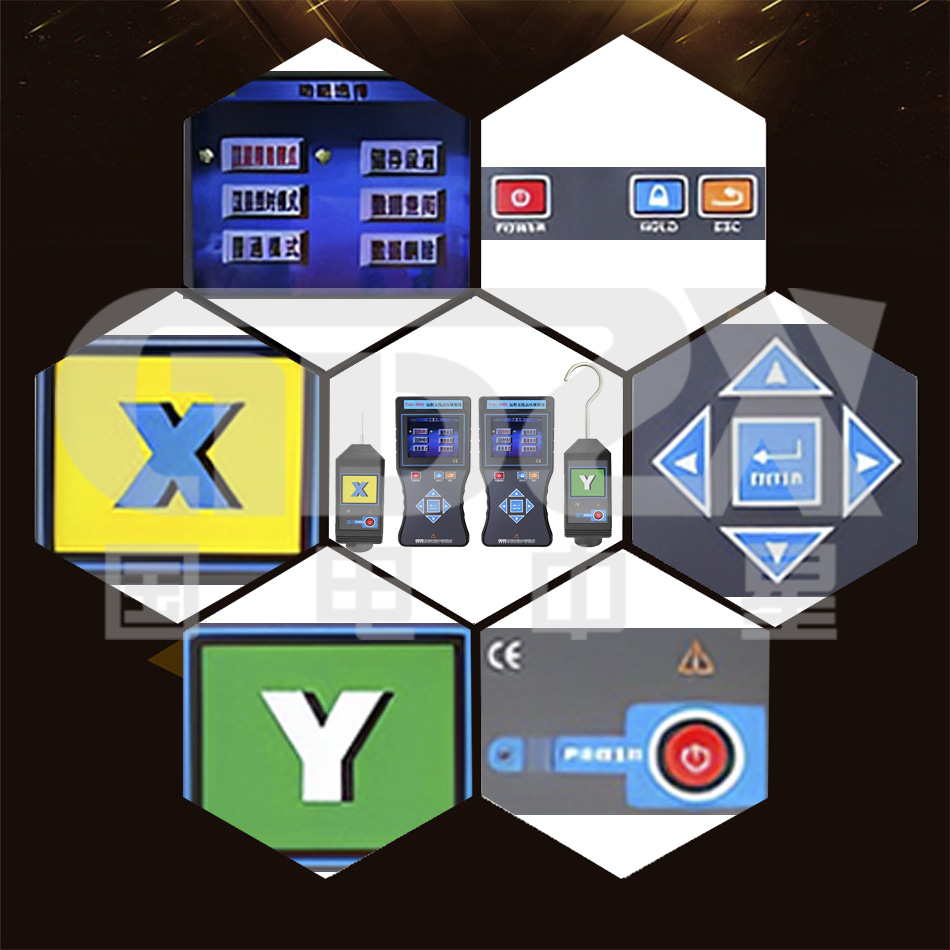

背光控制

按“上下箭頭鍵”調整背光亮度

感應強度控制

根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相

數據保持

測試模式下按“HOLD”鍵保持數據，再按“HOLD”鍵取消保持

退出功能

按 “ESC” 鍵退出當前功能界面，返回上級目錄

數據查閱

按 “ENTER”進入數據查閱模式后，按箭頭鍵翻閱所存數據

搜星指示

搜索衛星時動態顯示“----”符號

自動關機

接收器開機約 30 分鐘后，儀表自動關機

探測器開機約 15 分鐘后，儀表自動關機

額定電流

探測器：35mA max；接收器：300mA max

電池電壓

當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電

儀表質量

探測器：205g(含電池)

接收器：395g(含電池)

絕緣桿：1.45kg

總質量：12.6kg(含儀表箱)

工作溫濕度

-10℃～40℃；80%Rh 以下

存放溫濕度

-10℃～60℃；70%Rh 以下

干 擾

無特強電磁場；無 433MHz、315MHz 同頻干擾

絕緣強度

絕緣桿：AC 110kV/rms(5 節絕緣桿全部拉伸后，兩端之間)

探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)

接收器：2000V/rms(外殼前后兩端之前)

結 構

防滴漏Ⅱ型、IP63

適合安規

GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV 便攜式核相器通用技術條件 DL/T971-2005》要求

符合 IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準
